Antena 2x5/8 UHF

Antena Vertical 2x5/8 UHF 7 dB Esquema:

antena móvel 5/8 onda para VHF

Projeto de antena móvel 5/8 onda para VHF a pedido de colega Renan-PU1ARE.

Esse projeto foi encontrado em um site de RA italiano.

Material necessário:

forma para bobina de material isolante com diametro de 1,5cm.(projeto não especifica comprimento);

fio esmaltado com diametro de 1.0 mm.

haste de metal de 118cm( creio que seria melhor uma haste com dimensões um pouco maior);

conector bnc, SO 239, tipo N, creio q fica a gosto do fregues ou do suporte de antena que ele possui.

Segundo o desenho é construido uma bobina de 10 voltas sobre o isolante com espaçamento de 1.0mm.

A extremidade superior vai a haste que previamente foi entroduzida no material isolante que da forma a bobina.

A extremidade inferior vai ao negativo do conector da antena.

Pelo desenho temos a idéia que o positivo do conector entra por dentro do material isolante da bobina e que é feito um orificio no meio do material isolante da forma da bobina de onde sai um fio para ajustar a antena, soldando esse fio em algum ponto da bobina para ajustar a antena.

Lembrar de raspar bem o esmalte do fio antes de tentar soldar.

Veja o desenho com detalhes:

Sucesso aos colegas que experimentem a montagem dessa antena!

antena 2x5/8 vhf

Antena VHF 2x5/8

É uma antena feita com materiais de facil acesso, podendo ser feita completamente de tubos de alumínio e o isolamento entre a bobina com PVC.

Segue o projeto:

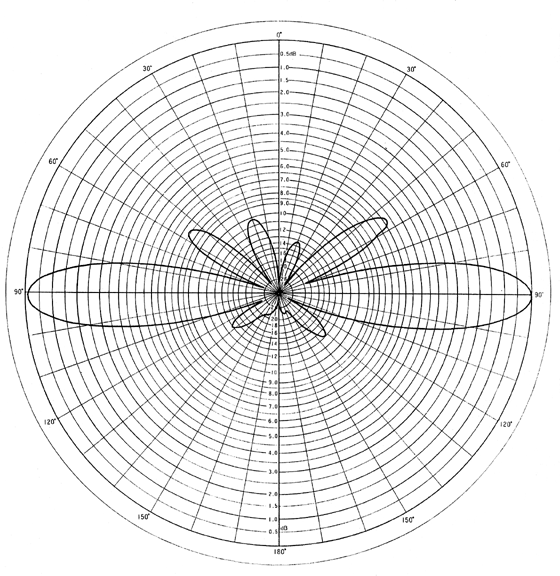

3x5/8 vhf 144mhz

Ganho: 7.8 dB
Potência: 200W

VENDAS EQUIPAMENTOS MOREIRA PY7KG

EQUIPAMENTOS A VENDA

CONTATO - MOREIRA
E-MAIL - PY7KGMOREIRA@YAHOO.COM.BR
FONE-CLARO - 81 - 9191- 2716
FONE - TIM - 81 - 9694-2377
FONE RESIDÊNCIA - 81- 3528-1090

2º Encontro de DXistas de PE

Faltam poucos dias para o 2º Encontro de DXistas de PE

ATENÇÃO USUÁRIOS DE VHF

ATENÇÃO USUÁRIOS DE VHF

É importante saber como usar as frequências

ATENÇÃO USUÁRIOS DE UHF

É muito importante que saibam como usar as frequências

Satélites traçam rota de mosquitos transmissores de doença

Publicidade

DE SÃO PAULO

O monitoramento de animais por satélite é prática corrente durante pesquisas científicas. Agora, o mesmo sistema está sendo usado pela ESA (Agência Espacial Europeia) para identificar um grupo bem menor, pelo menos em tamanho: os insetos transmissores de doenças para humanos.

Os dados sobre o habitat e a distribuição de mosquitos como o Aedes aegypti, da dengue, são coletados por satélite, navegadores e comunicação móvel para então chegar a agentes de saúde pública e controladores regionais dos mosquitos.
Avia-GIS
Programa da ESA monitora mosquitos transmissores de doenças; o sistema foi testado em seis países europeus
Programa da ESA monitora mosquitos transmissores de doenças; o sistema foi testado em seis países europeus

O Vecmap, como é conhecido, já foi testado em 2009 na Holanda, Reino Unido, Bélgica, França, Suíça e Itália. E atualmente passa por melhorias para ampliar sua área de atuação em outros países europeus ainda neste ano.

Determinar a presença dos mosquitos, sua quantidade e os riscos de se transmitir o vírus do qual é portador para humanos é um trabalho difícil que está sendo superado pelo consórcio de três companhias que se juntaram ao projeto tocado pela ESA.

O Vecmap cruza informações geradas por dois modos. No primeiro, são utilizados smartphones e equipamentos eletrônicos portáteis que enviam a centrais computadorizadas a ocorrência dos mosquitos observados durante o trabalho de campo --essa metodologia permite maior independência dos indivíduos envolvidos na coleta.

No segundo, satélites da ESA registram o tipo de vegetação, a temperatura e pontos de água concentrada.

Com esses dados, a ESA consegue desenhar mapas mais precisos da incidência dos mosquitos por região.

Fonte: FOLHA.COM/CIÊNCIA

Dilma vamos melhorar as estradas do brasil agradece toda equipe do gacp

Dilma é reeleita: o desafio, agora, é fazer o Brasil avançar

Por VEJA

Depois de uma campanha extraordinariamente acirrada, uma vitória por margem estreita. É assim que a mineira Dilma Vana Rousseff, de 66 anos, chega a seu segundo mandato como presidente da República. A reeleição foi constatada às 20h31, quando, com mais de 98% das urnas apuradas, a petista alcançou 51,45% dos votos, não podendo mais ser superada por Aécio Neves (PSDB), que marcava 48,55%. A diferença de apenas três pontos porcentuais é a menor desde que o PT chegou ao poder, em 2002. Em 2010, a própria Dilma obteve 56% dos votos válidos, contra 44% do tucano José Serra.

A vitória apertada prenuncia um segundo mandato muito mais difícil para a petista. Na última semana da corrida eleitoral, o escândalo do petrolão atingiu em cheio a presidente e seu antecessor, Luiz Inácio Lula da Silva. Conforme VEJA revelou, o doleiro Alberto Youssef, por um acordo de delação premiada, afirmou à Polícia Federal que tanto ela como Lula sabiam dos esquema de desvios na Petrobras, investigados no âmbito da Operação Lava Jato. A corrida eleitoral acabou, e Dilma tem agora de lidar com os desdobramentos do caso. Ao mesmo tempo, terá de enfrentar uma oposição revigorada e o cenário desolador de baixo crescimento econômico com inflação em alta. A combinação de um escândalo de proporções inéditas, cujos ingredientes vêm todos de investigações oficiais, adversários fortalecidos e economia em crise pode envolver Dilma numa tempestade perfeita.

Mas, antes mesmo de estrear o novo mandato, a presidente tem de decidir se vai ignorar o ponto de vista de quase metade do eleitorado ou adequar suas políticas para levá-lo em conta. A estreita diferença entre os candidatos é reflexo de uma corrida eleitoral cercada de reviravoltas, pontuada por uma tragédia e que entrará para a história pela agressividade de que o partido da presidente fez uso para não deixar o poder. Como prenunciou Dilma em março de 2013, o PT "fez o diabo" nesta campanha. No primeiro turno, a máquina de propaganda petista voltou sua artilharia contra Marina Silva, que se tornou cabeça de chapa do PSB após a morte de Eduardo Campos e em pouco tempo ascendeu nas pesquisas. Desidratada, Marina não chegou ao segundo turno. Foi, então, a vez de Aécio Neves tornar-se alvo do PT. Com eficiência incomparável, a máquina petista construiu a narrativa segundo a qual o tucano desrespeita as mulheres e foi agressivo com a chefe da nação. A partir dali, o PT aumentou a quantidade de golpes abaixo da linha da cintura. Eleita, Dilma leva a sigla a um marco histórico: o Partido dos Trabalhadores se torna a única sigla a vencer quatro eleições diretas seguidas para o Palácio do Planalto.

Leia mais:Dilma é reeleita: o desafio, agora, é fazer o Brasil avançar

Robinson Faria é eleito o novo governador do RN

Robinson Faria, do PSD, foi eleito governador do Rio Grande do Norte. Apuradas 98% das urnas no estado, Robinson apareceu com 54,42% votos válidos — um total de 863.345 votos. O deputado federal Henrique Eduardo Alves (PMDB) ficou em segundo lugar com 45,58% — 723.096 votos. Natalense, Robinson Faria tem 55 anos e é formado em Direito pela Universidade Federal do Rio Grande do Norte (UFRN). Filho de empresário, entrou para a política por iniciativa própria e foi eleito deputado estadual pela primeira vez em 1986. Nos dois últimos mandatos como deputado (2003-2006/2007-2010) foi presidente da Assembleia Legislativa. Em 2010, Robinson foi eleito vice-governador na chapa de Rosalba Ciarlini (DEM), atual governadora do estado. Ele assumiu a Secretaria de Recursos Hídricos no início do governo, mas rompeu com a governadora oito meses depois. No primeiro turno Robinson teve 623.614 votos, 78.582 a menos que o deputado federal Henrique Eduardo Alves (PMDB) e levou a definição para o segundo turno.

Fonte: G1RN

falta gasolina nos postos do interior do RN

Gasolina começa a faltar nos postos do interior do RN

Se em Natal já falta gasolina em mais de 20 postos de combustíveis, no interior a situação não é diferente. Informações que chegaram ao blogue dão conta que já está faltando também em Carnaúba dos Dantas. Em Currais Novos, vários carros já se aglomeram em frente aos postos. Em Caicó, a situação está normal.

isso e uma vergonha...

cade os gonvernantes e os administradores br.

tome um providencia.

nota tirada da internet.

Publicado por Robson Pires na categoria

ROBINSON VENCE E MOSTRA QUEM MANDA NO ASSU E O POVÃO

ROBINSON VENCE HENRIQUE COM FOLGA EM ASSÚ

Eletronica Tabela de resistor

Tabela de resistor

PROVA PARA SER RÁDIO AMADOR EM ASSU

É NESTE DIA 25 DE SETEMBRO, PROVA PARA SER RÁDIO AMADOR EM ASSU

ENTRE EM CONTATO COM MARCOS GAXEIRO PRA MAIORES INFORMAÇÕES.

Antena 5/8 de onda para UHF

Antena Omnidirecional 5/8 de onda para UHF 435 Mhz

Eis aqui o esquema de uma antena para faixa de Radioamador ,70 cm UHF, com ganho de 3 dBd (5,15 dBi).

Para faixa de PMR 446, usar as seguintes medidas:

Elemento Irradiante: 40 mm

Elementos Radiais: 160 mm

Bobina: A mesma

Fonte: Área RF - Arquivo

Tabela R.O.E

Tabela de R.O.E x Potência Transmitida

R.O.E.	% de perda	ERP*	Watts transmitidos
1.0:1	0.0%	100.0%	4.00
1.1:1	0.2%	99.8%	3.99
1.2:1	0.8%	99.2%	3.97
1.3:1	1.7%	98.3%	3.93
1.4:1	2.8%	97.2%	3.89
1.5:1	4.0%	96.0%	3.84
1.6:1	5.3%	94.7%	3.79
1.7:1	6.7%	93.3%	3.73
1.8:1	8.2%	91.8%	3.67
2.0:1	11.1%	88.9%	3.56
2.2:1	14.1%	85.9%	3.44
2.4:1	17.0%	83.0%	3.32
2.6:1	19.8%	80.2%	3.21
3.0:1	25.0%	75.0%	3.00
4.0:1	36.0%	64.0%	2.56
5.0:1	44.4%	55.6%	2.22
6.0:1	51.0%	49.0%	1.96
7.0:1	56.3%	43.8%	1.75
8.0:1	60.5%	39.5%	1.58
9.0:1	64.0%	36.0%	1.44
10.0:1	66.9%	33.1%	1.32

A R.O.E. é uma relação, portanto deve ser sempre apresentada como tal. Não é correto dizermos que uma antena está com R.O.E. de zero ou 1.5, e sim que ela está com R.O.E. de 1:1.0 ou 1:1.5.

Vale lembrar também que é característica intrínsica de algumas antenas uma R.O.E. diferente de 1:1.0. Muitos projetos de antenas tem como sua melhor R.O.E. em torno de 1:1.5.

Transceptores atuais contam com um circuito de proteção que detecta quando há R.O.E. excessiva, diminuindo automaticamente sua potência para evitar danos em seus módulos ou transistores de saída.

Para finalizar, qual seria o limite máximo seguro de R.O.E. para se transmitir? Difícil dizer. Se o rádio tem proteção, não precisamos nos preocupar, ele cuida disso. Agora se não tem, acredito que não exceder 1:2.0 é uma prática segura. Agora não é porque seu rádio tem proteção que vai transmitir de qualquer jeito. Lembre-se, com R.O.E. alta, sua potência será reduzida e o pouco que sobrar perderá boa parte em calor.

Encontro de Radioamadores em Votuporanga! Desta vez em sua 8a. Edição

Convido a todos para o nosso Tradicional Encontro de Radioamadores em Votuporanga! Desta vez em sua 8a. Edição. Este ano será dia 24/08/2014 e em novo local, mas perto da cidade também. Auto Posto Sertanejo, Rodovia Euclides da Cunha km 507 – Sentido Votuporanga para S.J. Rio Preto.

Grande abraço, e aqueles que puderem comparecer e ainda ajudar na divulgação,agradecemos.

Grupo de Radioamadores de Votuporanga
Paulinho PU2PHK

FAÇA SUA INSCRIÇÃO PROVAS PARA SER RADIO AMADOR

PROVAS PARA SER RADIO AMADOR. FAÇA SUA INSCRIÇÃO

Provas para Radioamador

Provas para Radioamador – Classes “A” e “C”

Data e local
- Dia 27 de julho: Mossoró-RN
- 29 de agosto: João Pessoa-PB
- 30 de agosto: Acari-RN
Locais de inscrição
As inscrições podem ser feitas nas sedes da Anatel em cada Estado, ou ainda, pela internet no site da Anatel - www.anatel.gov.br
Em Acari-RN
Para as provas que serão realizadas em Acari-RN, os interessados, também podem procurar Marcone (PS7JO) – Telefone: (0xx84) 9962-7231.
Henrique Melo (PU7HMX) – Rede Sertão PB

REGULAMENTO SOBRE LIMITAÇÃO DA EXPOSIÇÃO DE RADIOFREQÜÊNCIAS

Radiação das antenas



Ondas eletromagnéticas podem atrapalhar o funcionamento de equipamentos?

Marca-passos cardíacos implantados e desfibriladores podem sofrer interferência de radiofreqüências. Por isso, as pessoas que os utilizam precisam se informar com seus médicos para determinar o risco de interferência.

Quais os efeitos das ondas eletromagnéticas?

Todos os dias, muitas pessoas são expostas a ondas eletromagnéticas de radiofreqüências de baixa intensidade, provenientes de diversas fontes, sem perceber qualquer efeito. Apesar disso, pesquisas científicas continuam investigando a possibilidade da existência de efeitos ainda não detectados. Quando expostas a campos eletromagnéticos intensos, algumas pessoas podem apresentar aumento na temperatura do corpo, mas a população em geral não se aproxima o suficiente das antenas transmissoras para sentir esses efeitos. O acesso às antenas é protegido por cercas ou edificações que impossibilitam essa aproximação, principalmente nos serviços de radiodifusão.

CÓDIGO Q

CÓDIGO Q – SIMPLIFICADO

QAP - Na escuta. QRA–Nome QRF - Refeição QRG – Freqüência, Canal. QRH – Está havendo variação de freqüência QRI – Tonalidade de transmissão QRL - Estou ocupado, não interfira

QRM - Interferência provocada por outra estação. QRN - Interferência provocada por estática. QRO – Abrir squelch ou limitador QRQ – Manipular rapidamente QRS – Manipular lentamente QRT - Parar de transmitir. QRU – Tem alguma mensagem. QRV - Estou à disposição. QRX - Aguarde um instante que chamarei QRY – Quando será a minha vez de transmitir QRZ - Quem está chamando? QSA - Intensidade de sinais (1/1- muito fraca; 2/2- fraca; 3/3- regular; 4/4- boa; 5/5- ótima). QSB - Sinal oscilando. QSJ – Relativo a dinheiro QSL - Entendido, OK. QSO - Pedido de autorização p/ contato com outro rádio QSP - Ponte, Retransmissão de mensagem para outra estação. QSJ - Dinheiro. QSY - Transmitir em outra freqüência, Mudar de canal. QTA - Mensagem cancelada. QTC - Mensagem urgente. QTH - Local, Endereço QTI – Destino exato para onde se vai QTO - Banheiro. QTU - Turno e equipe de trabalho QTR - Horas. TKS - Obrigado PTT – Botão de toque de falar.
Código Forma Interrogativa Resposta, Informação ou Aviso
QRA Qual o nome de sua estação ? O nome de minha estação é...
QRB
A que distância aproximada está de
minha estação ?
A distância aproximada entre nossas
estações é de ... milhas náuticas (ou ...
quilômetros)
QRC
Que organização particular (ou
administração estadual) liquida as
contas de sua estação ?
A liquidação das contas da minha estação
está sob encargo particular (ou da
administração estadual) .....
QRD Onde vai e de onde vem ? Vou a ..... e venho de .....
QRE
Qual é sua hora estimada da chegada
a ..... (lugar) ?
Nota Aeronáutica: No serviço
internacional de telecomunicações
“A” é sinônimo de “sobre”.
Minha hora estimada de chegada a .....
(lugar) é ..... horas.
Nota Aeronáutica: No serviço
internacional de telecomunicações “A” é
sinônimo de “sobre”.
QRF
Está regressando a ..... (lugar) Estou regressando a ..... (lugar).
Ou
Regresse a ..... (lugar).
QRG
Qual é sua freqüência exata (ou a
freqüência exata de ..... ) ?
Minha freqüência exata (ou freqüência
exata é ..... Kc/s ou ..... MHz.
QRH Minha freqüência varia ? Sua freqüência varia.
QRI
Qual é a tonalidade de minha
emissão?
A tonalidade de sua emissão é .....
1) Boa
2) Variável
3) Má.
QRJ
Quantas conferências radio
telefônicas tem que despachar ?
Tenho que despachar ... conferências radio
telefônicas.
QRK
Qual a clareza de meus sinais (ou
de ..... ) ?
A clareza dos seus sinais (ou dos sinais
de ..... ) é .....
1) Ininteligível
2) Inteligível por vezes
3) Inteligível com dificuldades
4) Inteligível
5) Perfeitamente Inteligível
QRL
Está ocupado ? Estou ocupado ( ou estou ocupado com ...)
peço não interferir.
QRM Estou sendo interferido ? ( 1 à 5 ) Está sendo Interferido ! (1 à 5 )
Manual da Faixa do Cidadão 22
QRN Está sendo perturbado por estática ? Estou sendo perturbado por estática.
QRO
Devo aumentar a potência ?
Nota Aeronáutica: Refere-se a
comunicações.
Aumente a potência.
Nota Aeronáutica: Refere-se a
comunicações.
QRP
Devo diminuir a potência ?
Nota Aeronáutica: Refere-se a
comunicações.
Diminua a potência.
Nota Aeronáutica: Refere-se a
comunicações.
QRQ
Devo transmitir mais depressa ? Transmita mais depressa ( ... palavras por
minuto).
QRR
Está pronto para operação
automática?
Estou pronto para operação automática.
Transmita-a ..... palavras por minuto.
QRS
Devo transmitir mais devagar ? Transmita mais devagar ( ... palavras por
minuto).
QRT Devo cessar a transmissão ? Cesse a transmissão.
QRU Tem algo para mim ? Nada tenho para você.
QRV Está preparado ? Estou preparado.
QRW
Devo avisar a ..... que você o está
chamando em ..... Kc/s (ou MHz) ?
Avise que estou chamando em ..... Kc/s
(ou MHz).
QRX
Quando me chamará novamente ? Chamá-lo-ei novamente às ..... horas (em
Kc/s) (ou ... MHz).
QRY
Qual é minha ordem de vez ? É número ..... (ou de acordo com qualquer
outra indicação). (refere-se a
comunicações).
QRZ
Quem me chama ? Está sendo chamado por ... (em Kc/s ou
MHz).
QSA
Qual a intensidade de meus sinais (ou
dos sinais de ..... ) ?
A intensidade dos seus sinais (ou dos
sinais de .....) é...
1) Apenas perceptível
2) Fraca
3) Satisfatória
4) Boa
5) Ótima
QSB A intensidade de meus sinais varia ? A intensidade de seus sinais varia.
QSC Sua embarcação é de carga ? Minha embarcação é de carga.
QSD Minha manipulação está defeituosa ? Sua manipulação está defeituosa.
QSE
Qual é a deriva da embarcação ou
dispositivo de salvamento ?
A deriva estimada da embarcação ou
dispositivo de salvamento é ... (algarismos
e sistema de unidades).
QSF
Efetuou o salvamento ? Efetuei o salvamento e me dirijo a base
de ... (com ... pessoas feridas que requerem
ambulância).

ANTENA VHF

COMO CONSTRUIR UMA ANTENA VHF

Vou mostrar como construir uma antena para vhf  1/4 de onda caseira, se quiser que ela seja de 1/2 onda ou 5/8 é só fazer o cálculo baseado no post CONSTRUINDO UMA ANTENA ou COMPRIMENTO DA ONDA e dividir o tamanho da onda pela sua escolha.

– Material Utilizado

1- pedaço de tubo de alumínio de 1 cm de diâmetro e 56,3 cm de comprimento

2- pedaços de tubo de alumínio de 1 cm de diâmetro e 112,6 cm de comprimento (radiais)

1- isolador de porcelana — pode ser um suporte para lâmpadas pequenas (fig. 1-A)

1- conector coaxial fêmea para cabo RG-8/U (fig. 1-B)

1- conector coaxial macho para cabo RG-8/U (fig. 1-B)

1- chapa de alumínio quadrada de 10 x 10 cm e 2 mm de espessura — base da antena

1- chapa de alumínio de 6 x 3 cm e 2 mm de espessura, dobrada em “L” no meio (fig. 1-C)

1- chapa de aço ou ferro de 15 x 5 cm e 4 mm de espessura, dobrada em “L” em (fig. 1-E)

1- pedaço de cano de 1/4 ou 1/2 polegada de diâmetro para a fixação da base, na altura desejada.

4- parafusos em “U” ou braçadeiras para os tubos de alumínio (fig. 1-D e F)

2- parafusos em “U” ou braçadeiras para o cano da base (fig. 1-D e G)

6- parafusos pequenos com porcas e arruelas de pressão

Cabo coaxial de 50  ohms para a alimentação

1- tubo de durepoxi

Vidro de esmalte de unhas

Procedimento Experimental

Elemento Irradiante ou Elemento Ativo

Pegue o tubo de alumínio de 56,3 cm e fixe-o dentro do suporte isolador, de maneira a ficar bem na vertical. Se ficar bem fixado no suporte de rosca metálica, coloque uma fina camada de durepoxi, apenas para evitar que a água da chuva penetre dentro do isolante. Faça uma pequena bolinha de durepoxi e coloque na outra extremidade do tubo, fazendo um chapeuzinho, também para evitar a entrada de água. Se o tubo ficar folgado no suporte isolador, preencha com durepoxi e depois fixe no tubo, com um parafuso pequeno de rosca soberba, um terminal para soldar um fio.

Agora, fixe através de parafusos, porcas e arruelas o suporte isolador bem no centro da chapa quadrada de 10 x 10 que servirá de base da antena (fig. 2).

Pegue a chapa menor (6 x 3) já dobrada em L formando dois quadrados de 3 x 3 cm. Faça um furo redondo de diâmetro adequado no centro de um dos lados e quatro furos pequenos, de maneira a encaixar e parafusar o conector coaxial fêmea (fig. 1-C). Fixe este L em um dos lados da mesma face em que está fixado o elemento irradiante vertical, com a parte rosqueada para fora e o pino de solda voltada para o centro. Solde um fio de cobre bem grosso (14 ou 12) ligando o pino do conector ao suporte da lâmpada ou ao terminal parafusado no elemento ativo. Veja detalhes nas figuras 2 e 3.

Elementos Refletores ou Radiais

Pegue um dos tubos de alumínio de 112,6 cm e fixe-o, através de 2 parafusos em U ou braçadeiras, na chapa de alumínio quadrada de 10 x 10 cm na mesma face onde estão fixados o elemento irradiante e o conector coaxial, porém no lado oposto à este. Não esqueça de deixar este tubo bem centralizado, ou seja, 56,3 cm para cada lado.

Na face de baixo, fixe, também por parafusos bem fortes, a chapa em L de ferro ou aço (fig. 1-E). A parte menor fica parafusada na base da antena e a maior servirá para fixar toda a antena no cano de suporte. Atente para o fato de que este suporte deverá fazer com que o cano de suporte fique bem centralizado na chapa da base da antena.

Pegue o último tubo e fixe-o na face inferior da base, passando ortogonalmente por dois lados oposto e pelo tubo radial superior, de forma que os dois tubos radiais façam uma cruz (90º).

– Linha de Alimentação

Cabo coaxial de 50  ohms  no comprimento adequado, com o conector coaxial macho soldado na extremidade (fig. 2) que vai conectar na antena e outro conector na outra extremidade, adequado ao seu rádio-receptor.

Figura 4 – Detalhes da soldagem do conector coaxial ao cabo de alimentação

1.   Descasque 3 cm da ponta do cabo. Não dobre a malha, o dielétrico (isolante) nem o fio “vivo”. Corte 2,2 cm da malha. Corte 2 cm do dielétrico.

2.   Coloque a parte externa do conector no cabo. Rosqueie a parte interna no cabo até fixar bem, de modo que a malha fique aparecendo nos orifícios do conector e a ponta do “vivo” também apareça no pino central. Solde a malha no corpo do conector através dos orifícios e também solde o “vivo” no pino central. Cuidado para não usar solda em demasia.

Rosqueie a parte externa na parte interna do conector

– Instalação

Fixe o cano suporte da antena na parte mais superior da casa ou prédio. A base tem que ser bem cimentada ou fixa por grandes grampos ou braçadeiras em U. Lembre-se de que este suporte deverá suportar ventos bem fortes.

No topo deste cano fixe, por braçadeiras em U, o suporte em L da base da antena. Se a antena ficar muito flexível, é aconselhável fixá-la por intermédio de estais, que constarão de cordinhas de nylon, amarrados no mastro, perto da base da antena e em pontos distantes do telhado ou outros pontos de fixação.

Rosqueie o conector macho da linha de alimentação no conector fêmea da antena. Pegue esmalte de unhas e passe por toda a superfície do conector, do fio soldado, do terminal e de uns 5 cm da base do elemento irradiante, para dificultar a oxidação. Amarre com fio de nylon o cabo coaxial no cano suporte da antena, para que ele não fique balançando com o vento. Conecte a outra extremidade do cabo ao rádio receptor e teste.

antena anti-tufão dipolo de meia onda

DIY uma antena anti-tufão dipolo de meia onda, dizer-lhe como fazer uma antena anti-tufão dipolo de meia onda

DIY uma antena anti-tufão dipolo de meia onda, como fazer uma antena anti-tufão dipolo de meia onda
Se você acha que é muito difícil de DIY da antena, temos a anenna dipolo em estoque, por favor info@rhinocamera.pt para obter a nossa antena dipolo

Meia-onda antena dipolo, o sentimento produzido bons resultados, especialmente o parte of o Amigos da máquina requisitos em detalhe Figura palavras, re-demonstrar como fazer um meia-onda antena dipolo Rádio FM recebedor, porque I am um computador profissional, Nãorádio profissional, um monte de coisas de livros e on-line aprendizagem to o errado lugar, por favor crítica.

(Claro, o meia-onda antena dipolo não é o melhor, por causa de o prático antena design e produção", Um livro Indicados to in seção 11: relativo e Completo à antena, o meia-onda antena dipolo ganhar 2.15db, três elemento Yagi's ganhar of 7.7db, so se você precisa a DX distante Estações de rádio FM, or Yagi antena efeito. Yagi antena is defeituoso, direcção é demasiado forte para uso diário não é conveniente, não pode ouvir um correu fora transformar o antena)


A teoria para preparar:

Rádio FM banda freqüência central de 98MHZ, comprimento de onda = 300 / f = 300/ 98 = 3 m 1/4 comprimento de onda 0.75 m

Contudo, o comprimento of o antena oscilador não é exatamente 1 / 4 comprimento de onda, porque of o acelerar of ondas em movimento no fio no vácuo, geralmente curto, De modo existe um encurtamento fator

Oscilador comprimento de o (286 / f) / 4 = 0.73 m

Dois materiais pronto:

Osciladores - 6 quadrado cobre dois longo 80 centímetros
Quartos dos PVC tubulação de água dois 80 centímetros longo para o bar, O melhor Liansu marca, bom qualidade
Trimestre do PVC tubos um para o vertical haste, quatro metros longo (Comprimento topo)
Sexto PVC tubos a 3.5 m longo e oitavo de PVC tubos a longo Metros 3 (depois o terminar of o inteiro antena, quatro responsável in seis carga, E, em seguida, seis responsável in oito carga, to fortalecer o principal reunião de visitantes força, A prática tem se mostrado, so Que o comprimento total de 4 m vara pode suportar tufão Nuri e Hagupit)
Ferramentas - serra tico-tico fita elétrica elétrico à prova d'água cola Bouza com um fita métrica tesoura alicate Tubo de PVC cola cola


Se você acha que é muito difícil de DIY da antena, temos a antena dipolo em estoque por favor info@rhinocamera.pt para obter a nossa antena dipolo





Três fixo oscilador

Ambas as extremidades o oscilador utilização à prova d'água fita envolvê, então amarrar oscilador crossbar
Se você acha que é muito difícil de DIY da antena, temos a antena dipolo em estoque por favor info@rhinocamera.pt para obter a nossa antena dipolo


Conexão bar e o principal pólo

Bar e vara com adesivo cola up quatro encarregado de o três ligações


Cinco ferro elétrico oscilador com 75Cabo coaxial-ohm soldagem to usar à prova d'água elétrico fita para embrulhar o

Seis balun

Antena dipolo impedância 75 ohms o duas metades of o dipolo é simétrica (isto é, equilibrado) e coaxial (desequilibradoConexões) necessidade de ter um 1: 1 equilibrar - balun (balun é). 'Este conversor is o mais simples produção abordagem é 4-5 voltas em torno de o cabo diâmetro de cerca 10-20cm

Sete para reforçar o principal reunião de visitantes

Quatro responsável in seis carga, E, em seguida, seis encarregado de oito encarregado de fortalecimento o intensidade of o principal vara, A prática tem se mostrado, so Que o comprimento total de 4 m vara pode suportar O tufão Nuri e Hagupit

Oito articulações

Nove levantar-se efeito (o oscilador a partir do solo at mínimo 2 m, quanto maior for o melhor, se o telhado, Mas também at mínimo dois metros longe da telhado, Se você ficar no telhado, prestar atenção mina)
