AUMENTANDO A POTÊNCIA DO IC-718 Remova a tampa de baixo. Na parte de trás está a placa principal. No canto inferior direito existe a opção de filtros. Próximo dela você encontrará o R1707, que é responsável pelo ajuste de potência de transmissão. Próximo a ele você também encontrará do R1730, que é responsável pelo AM. Ajuste o R1707 para qualquer potência até 200 watts. é possível configurar até mesmo uma potência superior a isso mas, além de não aconselhável, provavelmente resultará em saturação. Ajuste o R1730 para obter entre 40 e 50 watts em AM somente. ABERTURA DE TX DO IC-718 1 - O primeiro passo é remover a tampa que reveste o equipamento, conforme a foto abaixo. 2 - O segundo passo é liberar o painel frontal de maneira que seja possível acesso à placa de circuito. Localize os três componentes, diodos, D53, D54 e D55, destacados na foto abaixo. 3 - O próximo passo é soltar uma das pernas do diodo D54. Faça isso com muito cuido e perícia, pois, a placa de circuito é extremamente sensível a caloria. Recomendamos um ferro de solda com a ponta fina com no máximo 25W. Fazendo isso o equipamento transmitirá nas frequências de 0-30Mhz.

MUDANÇA DO AGC DO IC-718 (REDUÇÃO DO RUIDO QUANDO EM RX) 1. Pequeno jumper entre dois resistores (R1807 E R1808) na parte inferior do rádio.

Outra forma de alterar o AGC

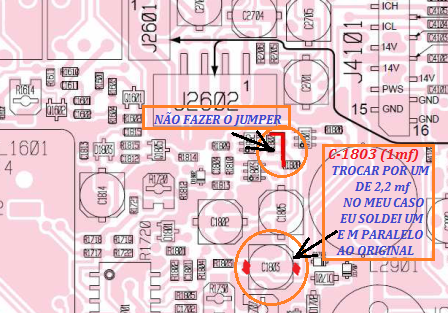

NO MEU CASO OPTEI POR SOLDAR OUTRO CAPACITOR EM PARALELO AO ORIGINAL

INSTALAÇÃO DO ELETROLÍTICO

IMAGEM DE OUTRO ÂNGULO

VENTILAÇÃO FORÇADA

VENTILAÇÃO FORÇA NO IC-718. UTILIZANDO-SE DE DOIS COOLERS DE 4X4, ALIMENTADOS PELO PRÓPRIO RÁDIO (CONECÇÃO DO ACOPLADOR AUTOMÁTICO), TENDO EM VISTA OS COOLERS TRABALHAREM COM A TENSÃO DE 12 VOLTS, UTILIZE UM RESISTOR DE 20R PARA BAIXAR A VOLTAGEM. (+-19,8 Volts).

OBS: O AR QUENTE É RETIRADO (SUGADO) DE DENTRO DO RÁDIO.

PTT ORIGINAL DO EQUIPAMENTO

MUDANÇA NO MICROFONE ORIGINAL DO RÁDIO 1. NO PTT, ABRIR E RETIRAR A ESPUMA (FELTRO) DE APROXIMADAMENTE 0,5CM QUE ESTA NA FRENTE DA CAPSULA DE ELETRETO. DEVIDO A SUA ESPESSURA, BLOQUEIA O AUDIO. NO LUGAR COLOCAR UMA ESPUMA “FININHA”.
