MODEM SERIAL PARA PROGRAMAR AT-5555 E CLONES
Estou divulgando um modem serial para programação dos rádios
semelhantes ao AT-5555, que inclui o excelente Hannover BR-9000. Em
relação ao Voyage (sem "r" no final...) o que percebo é que mesmo usando
os programas para a versão 6, que é o do rádio, conseguimos apenas ir
de 25 a 28.315 MHz. Claro, usando o macete indicado neste blog,
acionando o clarifier (transmitir e receber) chegamos até o limite do
rádio, que é 30.000 KHz.
Temos informações da China que tal aparelho não é fabricado pela
Qixiang Telecon, mas sim por uma outra indústria. O fato é que não
conseguimos alterar as funções do processador, como regulagem do volume
do bip e monitor do CW. No mais, o aparelho vem dando alegrias.
Em relação ao modem abaixo, veja que o resistor de 4k3 foi
substituido por um de 4k7 que é o valor padrão que encontramos no
mercado. Outro detalhe: se o modem não funcionar na porta COM1, talvez
seja necessário no Windows7 usar uma porta COM3.
No chassi do Voyage, tivemos que inverter a posição do TX/RX do
conector (o esquema está correto!). O importante é que sempre o GND
esteja no meio do conectorzinho para não dar problemas. Não se esqueça, o
rádio deve estar ligado para fazer a transferência de dados. Se
funcionar, o painel do rádio pisca e aparece rapidamente a mensagem PC e
end. No meu micro, é tão rápido que não deu para perceber que a coisa
estava funcionando, mas o rádio emite um bip e já está reprogramado.
Por favor: se não tem experiência com a coisa, não faça, não monte.
Não me responsabilizo por "munhecada" de sua parte e queima de
aparelhos!
Veja que tem um jumper do lado dos componentes
ligando o Diodo ao pino 4 do conector DB9.
No mesmo ponto, um jumper é ligado ao pino
6 do DB9, do lado das trilhas.

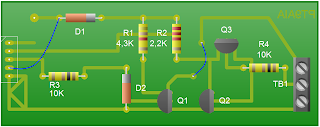

Aqui, o lado dos componentes, de modo bem visível
Aqui você tem as trilhas, vista em transparência
(inverta de você copiar com um carbono para a placa)
Como ficou minha montagem lado dos componentes
Lado das trilhas. Veja o jumper que sai de D1 e vai para o pino 4
Close do jumper (pino 6), lado dos componentes
Close do outro jumper, lado das trilhas, pino 4 do DB9
Veja que a plaquinha ficou encaixada entre as duas fileiras do DB9!

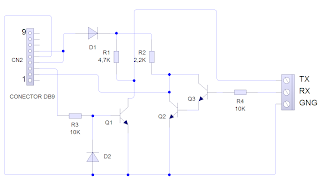

Este é o esquema do modem, retirado da internet
Veja que a plaquinha ficou encaixada entre as duas fileiras do DB9!
Os componentes estão estampados nos desenhos. Usamos o transistor BC549
que é mesmo 2N3904 usados nos esquemas que circulam pela internet.
Quanto custou os componentes do modem? Uma pequena FORTUNA: 10 reais...
